미니벨로 스트라이다 크랭크암 분해 공구 - 크랭크 풀러

스트라이다의 크랭크 암을 분해하기 위해서는 크랭크 풀러(Crank puller)라는 공구가 필요하다.



대부분의 풀러와 마찬가지로 크랭크 풀러 또한 특정한 부위에 공구를 고정시키고 나사산을 돌려 밀어내는 식으로 축에서 빼내는 공구이다.

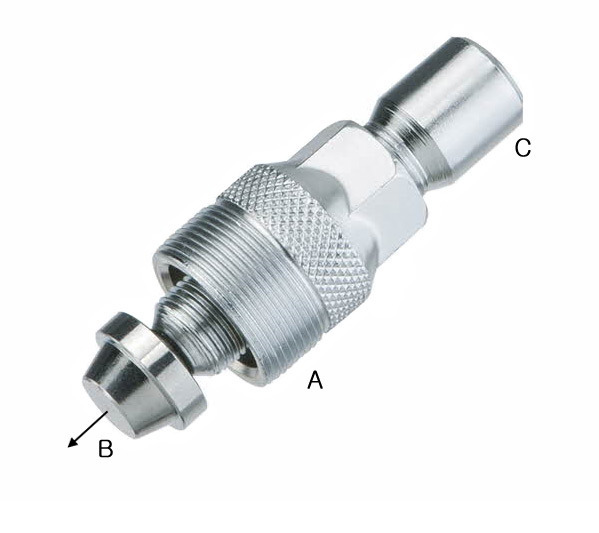

<시판되는 크랭크 풀러>

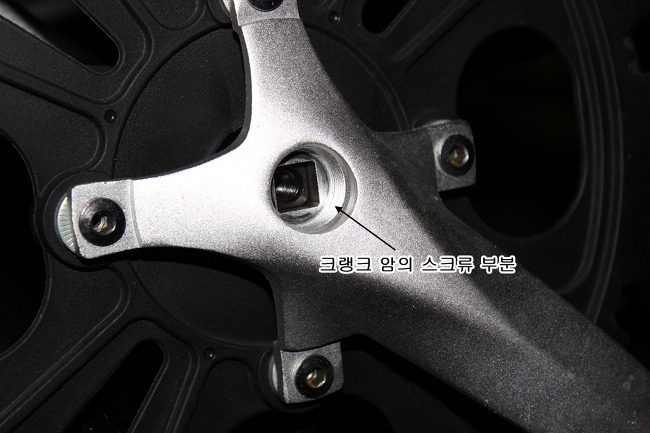

좀 더 자세히 알아보자면 크랭크 암의 스크류 부분(아래 이미지 참조)에 크랭크 풀러의 A 부분을 고정(스크류 업?)시키고 풀러의 C를 돌려주면 B부분이 화살표 방향으로 밀려 나오면서 크랭크 암을 축으로부터 분리시키게 된다.





<상기 이미지는 설명을 위해 임시로 촬영>

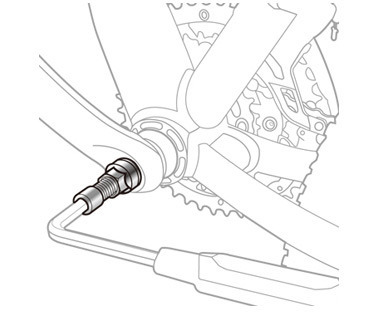

토픽사의 크랭크풀러 설명을 보면 이해가 쉬우리라 생각한다.

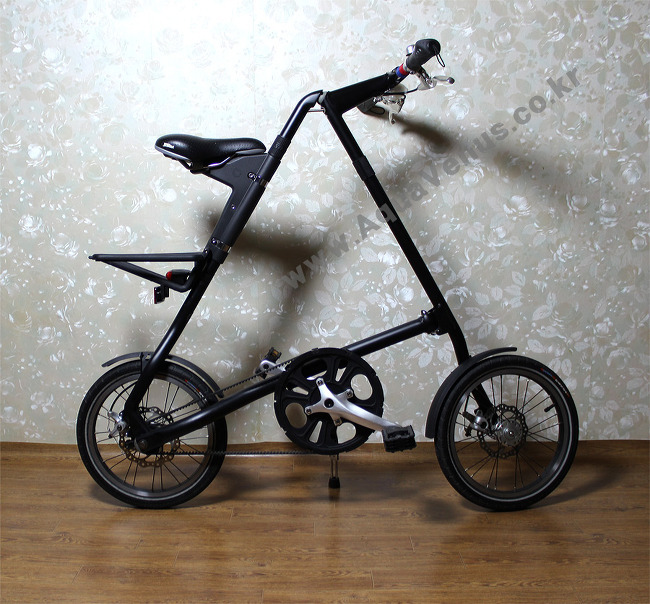

크랭크 풀러가 없어 스트라이다 2단 기어의 설치가 중단 되었다.



내 이럴줄 알았지..













2014.09.17 기록
